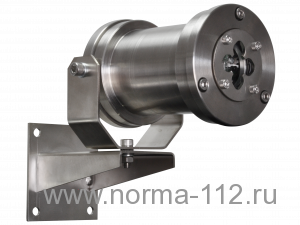

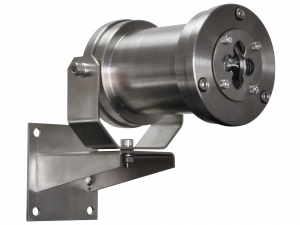

Спектрон-601Exd-Н программируемый взрывозащищенный ИК/УФ извещатель пожарный пламени

Краткое описание
Микропроцессорный программируемый взрывозащищенный ИК/УФ извещатель пожарный пламени Спектрон-601Exd-Н с функцией самотестирования для 2-х и 4-х проводных ШС. 2 ИК+1 УФ-канал. Автоматическая проверка оптических цепей. Дальность до 30м (ТП5), угол обзора 100о, t-раб.-60...+75°С, Маркировка взрывозащиты РВ ExdI/1ExdIICT5. Маркировка защиты внутреннего объема IP68. Точеная нерж.сталь. Макс. защищаемая площадь 700 м².
Назначение
Спектрон-601Exd-Н предназначен для гарантированного обнаружения возгорания и передачи сигнала на управление системами пожаротушения, противодымной защиты, оповещения и инженерного оборудования во взрыво- и пожароопасных зонах промышленных предприятий и объектов критически важной инфраструктуры, в т.ч.: нефтяные платформы, нефтеналивные суда (танкеры) и суда для перевозки сжиженного газа, грузовые корабли, наливные экстакады, предприятия по производству и хранению природного и сжиженного газа, компрессорные станции, тепловые (в т.ч. газотурбинные) электростанции, нефтяные и газовые бойлеры и печи, аэропорты, самолетные ангары, метрополитен, предприятия химической и нефтехимической промышленности предприятия горнодобывающей и горнорудной отрасли.
ВНИИПО МЧС России разрешено применять Спектрон-601Exd-Н в системах ОПС для формирования сигнала управления системами пожаротушения,противодымной защиты, оповещения и инженерного оборудования. Лучшее решение для систем с повышенными требованиями к отсутствию нештатных срабатываний (2 ИК+1 УФ-канал сводят вероятность ложных срабатываний практически к нулю);
Рекомендован для эксплуатации на открытых объектах: эстакады, АЗС, резервуары, трубопроводы (абсолютная устойчивость к солнечному свету - до 80000 лк и к бликам); Применяется в помещениях насосных, турбинных и газотурбинных станций, а также – на металлообрабатывающих производствах (соответствие требованиям 3 группы жесткости по ЭМС). Разрешена эксплуатация в подземных выработках шахт, рудников и их наземных строений, где есть опасность взрыва рудничного метана, в других взрывоопасных зонах промышленных предприятий, на объектах нефтяной и газовой отрасли (добыча, транспортировка, переработка) (маркировка взрывозащиты РВ ЕхdI/1ЕхdIICT5);
Эффективен для взрывоопасных зон морских буровых и добычных платформ, нефтеперекачивающих и наливных терминалов, морских портов (маркировка защиты внутреннего объема IP68 обеспечивает полную водонепроницаемость в длительном погружном режиме, у ближайших аналогов маркировка IP66). Устойчив к воздействию агрессивных сред химических, нефтехимических, газоперерабатывающих производств (корпус из нержавеющей стали 12Х18Н10Т). Эффективен для жестких климатических условий (-60… +75°С), включая районы Крайнего Севера (подогрев внутреннего объема). Работает с приемо-контрольными приборами, адресными системами ОПС, комплексными интегрированными системами управления безопасностью и автоматическими системами пожаротушения всех ведущих российских и зарубежных производителей.
Особенности
Спектрон-601Exd-Н не имеет аналогов в России по следующим показателям:
повышенная помехоустойчивость:
•    цифровая обработка сигналов и наличие 2 ИК + 1 УФ каналов обеспечивают:
•    устойчивость к воздействию прямого света лампы накаливания 670 лк (по ГОСТ - 250 лк);
•    устойчивость к воздействию прямого света люминисцентной лампы - 4700 лк (по ГОСТ – 2500 лк),
•    устойчивость к воздействию рассеянного солнечного света - 80000 лк; -
Работа в двухпроводных ШС за счет сниженного токопотребления
Передача сигнала «Неисправность» по 2-проводным ШС (решение защищено патентом);
Самостоятельная адаптация Спектрон-601Exd-Н пользователем к конкретным условиям эксплуатации с помощью: изменения времени срабатывания извещателя (3, 7, 15 или 22 сек), управления функциями подогрева и самоконтроля, настройки тока режима «ПОЖАР».
ВНИИПО МЧС России разрешен контроль защищаемой площади одним Спектрон-601Exd-Н вместо двух (выполняет требования п.13.3.3 пп. б, в СП5.13130.2009). А также - двумя Спектрон-601Exd-Н вместо трех при формировании сигнала управления автоматическими системами противопожарной защиты. 81% комплектующих и материалов для Спектрон-601ExdН поставляется отечественными предприятиями. Извещатель имеет точеный корпус и собирается на производственных площадях НПО «Спектрон» в г. Березовский. Доступен широкий набор комплектации вводными устройствами.
Дополнительное оборудование:
Защитный козырек СЗК-02;
Универсальный крепеж К-06-Н к столбам и опорам;
Взрывозащищенные кабельные вводы из нержавеющей стали 12Х18Н10Т
Комплект    Описание
К1-Н    два штуцера для трубной разводки с резьбой G ½".
К2-Н    два кабельных ввода для монтажа бронированным кабелем с наружным Ø брони до 12 мм или металлорукавом с условным проходом 10 мм.
К3-Н    один штуцер для трубной разводки с резьбой G ½" и одна оконечная заглушка.
К4-Н    один кабельный ввод для монтажа бронированным кабелем с наружным Ø брони до 12 мм или металлорукавом с условным проходом 10 мм и одна оконечная заглушка.
К5-Н    два штуцера для трубной разводки с резьбой G ¾".
К6-Н    один штуцер для трубной разводки с резьбой G ¾" и одна оконечная заглушка.
К7-Н    два кабельных ввода для монтажа кабелем в металлорукаве с условным проходом 15 мм.
К8-Н    один кабельный ввод для монтажа кабелем в металлорукаве с условным проходом 15 мм и одна оконечная заглушка.

Технические характеристики взрывозащищенного извещателя пламени Спектрон-601Exd-Н
Спектральная чувствительность, нм    УФ    185 ÷ 260
    ИК    800 ÷ 1100
Дальность обнаружения, м    ТП-5 (Н-гептан)    30
    ТП-6 (этиловый спирт)    12
Угол обзора, град    100
Устойчивость к прямому свету, не менее, лк    лампы накаливания    670
    люминесцент. лампы    4700
Устойчивость к оптическому излучению в видимом диапазоне спектра, не более, лк    80000
Время срабатывания основных исполнений, сек    3, 7, 15, 22*
Время восстановления, не менее, сек    2
Температурный диапазон, ºС    –60 ÷ +75
Материал корпуса    нержавеющая сталь 12Х18Н10Т
Маркировка взрывозащиты    РВ ExdI/1ExdIICT5
Степень защиты оболочой по ГОСТ 14254, не ниже    68
Габаритные размеры, мм    330 х 200
Масса, не более, кг    4
Срок службы, не менее    10
Гарантийный срок, месяцев    36
* - заводская установка
Параметры электропитания взрывозащищенного извещателя пламени Спектрон-601Exd-Н
Напряжение питания, В    9-28
Ток потребления в режиме «Дежурный», не более, мА    по 2-х проводной линии    9-12 В    0,6
        12-28 В    0,5
    по 4-х проводной линии    с подогревом    600
        без подогрева    2
Ток потребления в режиме «Пожар», мА    по 2-х проводной линии    без реле    3 ÷ 15**
    по 4-х проводной линии    «сухие» контакты (с реле) с подогревом    630
        «сухие» контакты (с реле) без подогрева    26
Нагрузочные характеристики «сухого» контакта реле, не более    напряжение, В    30
    ток, мА    100
** - выбор тока осуществляется потребителем
