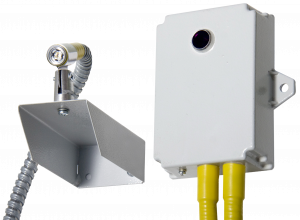

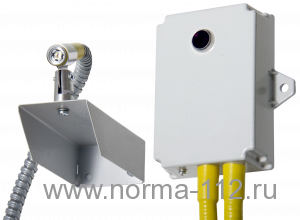

Спектрон-220ex Взрывозащищенный извещатель пламени 1ЕхmllТ6Х

Особенности
Взрывозащищенный извещатель пламени Спектрон-220, установка взрывозащищенного выносного оптического элемента OExsIIT6 (длина кабеля от 1 до 45 метров, шаг 1 метр) во взрывоопасных зонах; возможность герметизации перехода оптоволоконного кабеля между зонами с разной степенью опасности; устойчивость к воздействию соляного тумана. Возможна поставка изделия с взрывозащищенным электронным блоком (1ЕхmllТ6Х).
Область применения
Газоперекачивающие станции, объекты переработки и транспортировки нефтепродуктов и другие взрывоопасные объекты.
Для обеспечения герметичного перехода оптоволоконного кабеля выносного оптического элемента Извещателя, между зонами с различной степенью взрывоопасности, необходимо использовать герметизирующую муфту. При заказе необходимо указать расстояние от чувствительного элемента до муфты.
При установке извещателя пламени Спектрон-220 рекомендуется использовать крепежно-юстировочное устройство К-03, входящее в комплект.
Требования к монтажу
Исключить попадание прямого или зеркально-отраженного солнечного излучения на чувствительный или оптический элемент Извещателя; исключить из зоны контроля Извещателя объекты с изменяющейся интенсивностью свечения в диапазоне частот 4-10 Гц (печи, камины, мощные калориферы, неисправные осветительные приборы, движущиеся источники и т.п.); не устанавливать Извещатель и его выносной элемент на вибрирующие конструкции (предпочтительным местом монтажа являются элементы каркаса здания: колонны, несущие стены). Оптимальным местом установки Извещателя или его выносного элемента является зона вблизи потолка над оконными проемами в углу помещения, оптическая ось при этом ориентируется по диагонали помещения.

Инфракрасные извещатели пламени пожарные Спектрон-220, Спектрон-220Р, Спектрон-220 Ex, Спектрон-220Р Ex внесены в номенклатурный Справочник МТР ОАО «Газпром»
Коды МТР 3038481, 3038482, 3038483, 3038484

Пример оформления заказа
Взрывозащищенный извещатель пламени Спектрон-220:
► L=12м (кратно 1м);
► длина кабеля чувствительного элемента от электронного блока (извещателя) до ГМ =3м;
► количество 15шт:
L – длина оптического кабеля в металлорукаве.
ГМ – герметизирующая муфта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Маркировка взрывозащиты эл. блока    1ЕхmllТ6Х
Время срабатывания, не более, с    30
Время восстановления, не менее, с    2
Температурный диапазон эл. блока, ºС    –50 ÷ +55
Степень защиты оболочкой эл. блока по ГОСТ 14254, не ниже    IP68
Габаритные размеры, мм    82x120x26
Масса, не более, г    600
ВЫНОСНОЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ ХАРАКТЕРИСТИКИ
Маркировка взрывозащиты    0ЕхsllТ6
Спектральная чувствительность, мкм    0,8 ÷ 1,1
Чувствительность, м    ТП5    30
    ТП6    12
Угол обзора, град    90
Устойчивость к прямому свету, не менее, лк    лампы накаливания    250
    люминесцент. лампы    2500
Устойчивость к рассеянному солнечному свету (без модуляции), лк    20000
Чувствительный элемент    выносной оптический кабель в металорукаве
Температурный элемента, °С    –60 ÷ +120
Степень защиты оболочкой по ГОСТ 14254, не ниже    IP68
Габаритные размеры, мм    Ø18x40

ПАРАМЕТРЫ ЭЛЕКТРОПИТАНИЯ
Напряжение питания, В    9 ÷ 28
Ток потребления в режиме
«ДЕЖУРНЫЙ», не более, мА    9-12 В    0,20
    12-28 В    0,20
    по 4-х проводной линии    5
Ток потребления в режиме «ПОЖАР», мА    без реле    3 ÷ 22*
    «сухие» контакты, не более    22
Нагрузочные характеристики
«сухого» контакта реле, не более    напряжение, В    50
    ток, мА    200
*- задается пользователем
