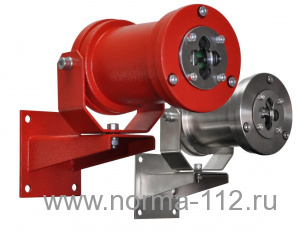

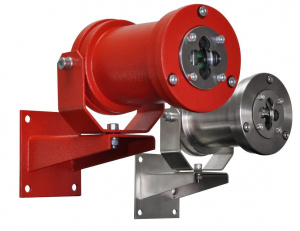

Спектрон-401Exd-М Микропроцессорный программируемый взрывозащищенный УФ-извещатель пожарный пламени

Краткое описание
Микропроцессорный программируемый взрывозащищенный УФ-извещатель пожарный пламени Спектрон-401Exd-М с функцией самотестирования для 2-х и 4-х проводных ШС. Автоматическая проверка оптических цепей. Дальность до 50м (ТП5), угол обзора 100°, t-раб.-60...+90°С,
Маркировка взрывозащиты РВ ExdI/1ExdIICT5. Маркировка защиты внутреннего объема IP68. Оцинкованная сталь. Макс. защищаемая площадь 2000 м².
Назначение
Спектрон-401Exd-М предназначен для защиты оборудования и имущества во взрывоопасных зонах промышленных предприятий и объектов критически важной инфраструктуры. Имеет разрешение ВНИИПО МЧС России на применение для формирования сигнала управления системами противодымной защиты, оповещения и инженерного оборудования. Особо рекомендуется для помещений (цехов, складов) с большой площадью (до 2000 кв.м: 50 м по ТП5, угол обзора 100 град). Выполняет требования п.13.3.3 пп. б, в СП5.13130.2009, что допускает осуществлять контроль защищаемой площади одним извещателем Спектрон-401Exd-М вместо двух. А также - двумя Спектрон-401Exd-М вместо трех при формировании сигнала на управление автоматическими системами противопожарной защиты.
Спектрон-401Exd-М обеспечивает эффективное раннее обнаружение возгораний (от 3 с.) в:
•    производственных и складских помещениях с большой площадью остекления или без стеновых ограждений (абсолютная устойчивость к солнечному свету - до 80000 лк и к бликам);
•    помещениях насосных, турбинных и газотурбинных станций, цехах металлообработки (соответствие требованиям 3 группы жесткости по ЭМС);
•    производственных помещениях с повышенной влажностью, запыленностью, наличием солевого тумана и паров вредных веществ, во взрывоопасных зонах
•    морских буровых и добычных платформ, нефтеперекачивающих и наливных терминалов, морских портов (маркировка защиты внутреннего объема IP68);  производственных помещениях с повышенной температурой и в неотапливаемых помещениях, в т.ч. в районах Крайнего Севера (температурный диапазон – 60…+90°С, подогрев внутреннего объема).
Маркировка взрывозащиты РВ ЕхdI/1ЕхdIICT5 позволяет устанавливать Спектрон-401Exd-М на объектах нефтяной и газовой отрасли (добыча, транспортировка, переработка), в подземных выработках шахт, рудников и их наземных строений, где есть опасность взрыва рудничного метана, в других взрывоопасных зонах промышленных предприятий.
Работает с приемо-контрольными приборами, адресными системами ОПС и комплексными интегрированными системами управления безопасностью всех ведущих российских и зарубежных производителей.
Особенности
Удобное сервисное меню позволяет пользователю самостоятельно адаптировать Спектрон-401Exd-М к конкретным условиям эксплуатации с помощью:
•    изменения времени срабатывания извещателя (3, 7, 15 или 22 сек);
•    управления функциями подогрева и самоконтроля;
•    настройки тока режима «ПОЖАР».
Сниженное по сравнению с аналогами токопотребление позволяет применять Спектрон-401Exd-М как в четырехпроводных, так и в двухпроводных ШС и экономить на обеспечении электропитанием. Функция самоконтроля, осуществляемая с помощью автоматической проверки оптических цепей, в разы повышает надежность всей системы пожарной сигнализации.
Доступен широкий набор комплектации вводными устройствами.
Дополнительное оборудование:
Защитный козырек СЗК-02;
Универсальный крепеж К-06-М к столбам и опорам;
Взрывозащищенные кабельные вводы из стали Ст10-20 с гальваническим покрытием


Комплект    Описание
К1-М    два штуцера для трубной разводки с резьбой G ½".
К2-М    два кабельных ввода для монтажа бронированным кабелем с наружным Ø брони до 12 мм или металлорукавом с условным проходом 10 мм.
К3-М    один штуцер для трубной разводки с резьбой G ½" и одна оконечная заглушка.
К4-М    один кабельный ввод для монтажа бронированным кабелем с наружным Ø брони до 12 мм или металлорукавом с условным проходом 10 мм и одна оконечная заглушка.
К5-М    два штуцера для трубной разводки с резьбой G ¾".
К6-М    один штуцер для трубной разводки с резьбой G ¾" и одна оконечная заглушка.
К7-М    два кабельных ввода для монтажа кабелем в металлорукаве с условным проходом 15 мм.
К8-М    один кабельный ввод для монтажа кабелем в металлорукаве с условным проходом 15 мм и одна оконечная заглушка.


Технические характеристики взрывозащищенного извещателя пламени Спектрон-401Exd-М
Спектральная чувствительность, нм    УФ    185 ÷ 260
Дальность обнаружения, м    ТП-5 (Н-гептан)    50
    ТП-6 (этиловый спирт)    25
Угол обзора, град    100
Устойчивость к прямому свету, не менее, лк    лампы накаливания    250
    люминесцент. лампы    2500
Устойчивость к оптическому излучению в видимом диапазоне спектра, не более, лк    80000
Время срабатывания основных исполнений, сек    3, 7, 15, 22*
Время восстановления, не менее, сек    2
Температурный диапазон, ºС    –60 ÷ +90
Материал корпуса    оцинкованная сталь (сталь 10, 20)
Маркировка взрывозащиты    РВ ExdI/1ExdIICT5
Степень защиты оболочкой, IP    68
Габаритные размеры, мм    330 х 200
Масса, не более, кг    4
Срок службы, не менее    10
Гарантийный срок, месяцев    36
* - заводская установка
Параметры электропитания взрывозащищенного извещателя пламени Спектрон-401Exd-М
Напряжение питания, В    9-28
Ток потребления в режиме «Дежурный», не более, мА    9-12 В    0,35
    12-28 В    0,25
    по 4-х проводной линии    1,5
Ток потребления в режиме «Пожар», мА    без реле    3 ÷ 15**
    «сухие» контакты, (с реле) не менее    20
Нагрузочные характеристики «сухого» контакта реле, не более    напряжение, В    30
    ток, мА    100
** - заводская установка
